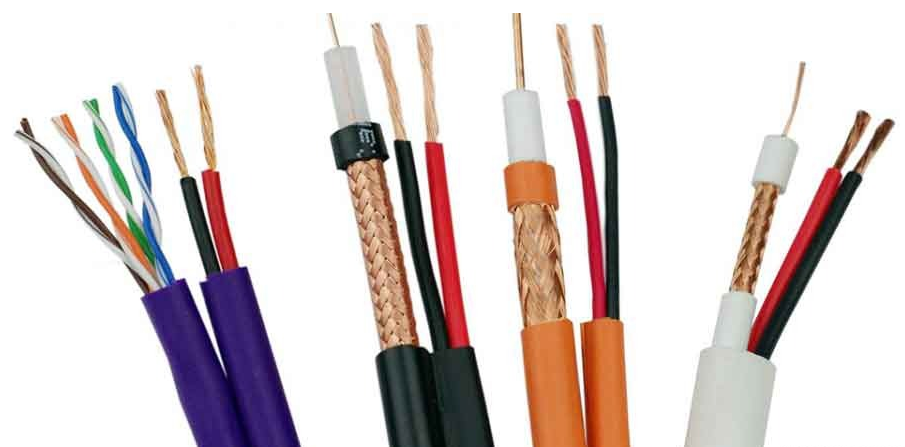

برگرفته از Coaxial cable ،کابلی است که برای انتقال دیتا مورد استفاده قرار میگیرد و به آن کابل هم محور نیز می گویند. کابل کواکسیال 2 نوع دارد :

1)کابل کواکسیال نازک 2) کابل کواکسیال ضخیماجزای تشکیل دهنده کابل کواکسیال عبارت اندرز هسته که شامل سیم های فلزی که اولین رسانای مود در سیم است و این هسته با لایه ضد رسانای برق پوشیده شده است و هم چنین اطراف این عایق نیز از تور فلزی پوشانده شده حال قیطان رسانای دوم این سیم می باشد و کل سیم در یک محفظه پیچیده شده اند که در کنارهم قرار می گیرند.

کابل های کواکسیال چگونه کار می کنند؟

کابل های کواکسیال یک انتخاب محبوب هستند زیرا طراحی محافظ آنها به هادی مرکزی اجازه می دهد تا داده ها را به سرعت منتقل کند در حالی که از آسیب و تداخل محافظت می شود. کابل های کواکسیال عمدتاً از این چهار لایه مختلف ساخته می شوند:

• هادی مرکزی که معمولاً یک سیم مسی است که داده ها و ویدئوها از آن عبور می کنند.
• اطراف سیم مسی یک عایق پلاستیکی دی الکتریک است.
• توری بافته شده از مس به محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI) کمک می کند.
•  لایه خارجی یک پوشش پلاستیکی است که از لایه های داخلی در برابر آسیب محافظت می کند

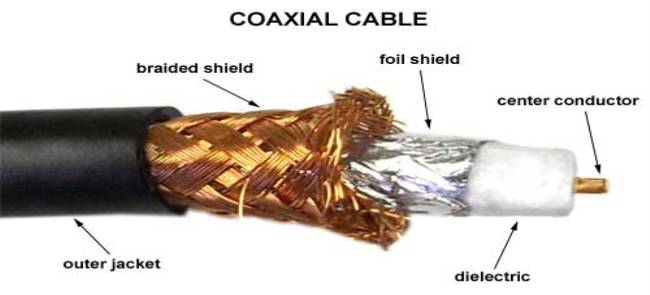

کابل کواکسیال با حمل داده ها در هادی مرکزی کار می کند، در حالی که لایه های محافظ اطراف هرگونه از دست دادن سیگنال (که از دست دادن تضعیف نیز نامیده می شود) را متوقف می کند و به کاهش EMI کمک می کند.لایه اول که دی الکتریک نامیده می شود، فاصله بین هادی هسته و لایه های بیرونی و همچنین مقداری عایق را فراهم می کند. لایه‌های بعدی که در مجموع به عنوان سپر شناخته می‌شوند، تکانه‌های الکتریکی و ارسال‌های رادیویی را دور نگه می‌دارند. لایه های مختلف کابل کواکسیال در تصویر زیر نشان داده شده است:

سرعت انتقال کابل کواکسیال چقدر است؟

سرعت انتقال کابل کواکسیال 10 مگابیت در ثانیه است و 80 برابر ظرفیت انتقال کابل های جفت تابیده را ارائه می دهد.

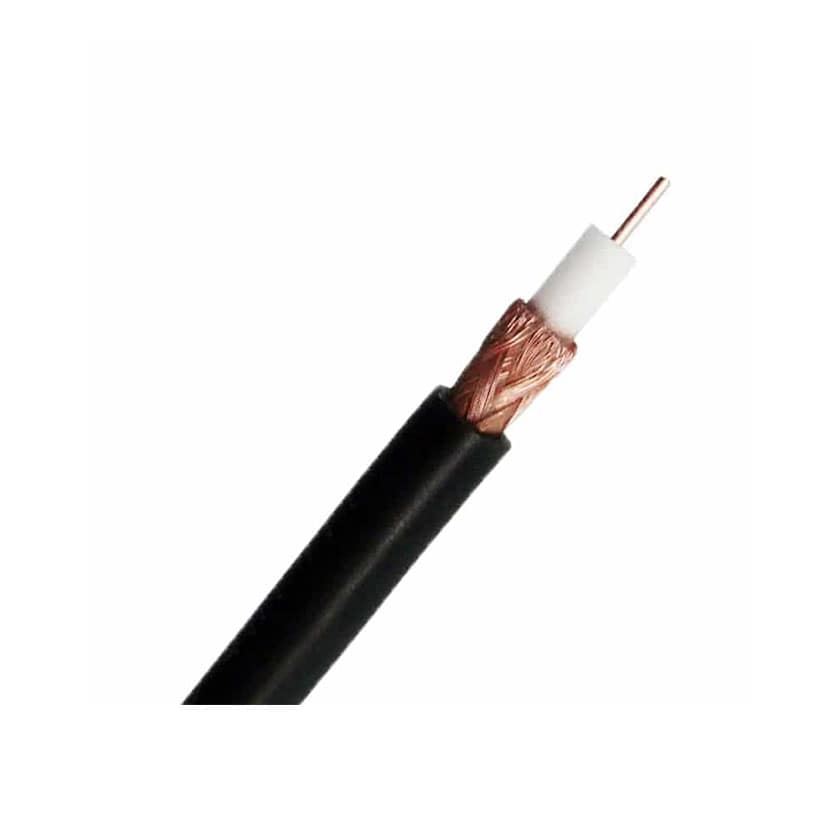

ساختار کابل کواکسیال

 ساختار و اجزای کابل کواکسیال شامل یک سیم رسانا مسی، روکش پلاستیکی محافظتی یا عایق، غلاف محافظتی پلاستیکی و یک محافظ فلزی که امنیت داده‌های عبوری را برقرار می‌کند، است.

لایه مرکزی کابل کواکسیال دارای یک رسانای الکتریکی بوده که عایق‌بندی‌شده است. این ساختار به محصور ماندن سیگنال‌ها کمک کرده و از نویزهای الکتریکی و تداخل در سیگنال‌ها جلوگیری می‌کند. لایه مرکزی این کابل که دارای یک رسانای الکتریکی است را هم می‌تواند از یک سیم ساده باشد و هم می‌تواند از سیم‌های تابیده شده به یکدیگر تشکیل شده باشد. این سیم مسی با یک عایق به دور خود پوشیده شده که روی این عایق، با یک لایه بافته شده از جنس فلز یا مس کاور شده است. در نهایت، تمام ساختار گفته شده درون یک عایق بیرونی قرار گرفته و برای استفاده آماده می‌شود.

کاربرد کابل کواکسیال

 کاربرد این کابل بیش تر در سیستم های نظارت تصویری (دوربین مداربسته)،سیستم های کابل زیر دریایی،رادیو تبلیغات،تجهیزات ویدیوئی و ... می باشد. یکی از مهمترین ویژگی های کابل کواکسیال این می باشد که در حالت گیرندگی اطلاعات، هیچ نویزی وارد نمی شود و در حالت ارسال اطلاعات نیز هیچ تشعشع در کابل دیده نمی شود.

این کابل نیز همانند کابل های دیگر دارای مزایا و معایبی است از مزایای این کابل می توان به دوام و پایداری خوب،ظرفیت بالا برای انتقال اطلاعات ،انتقال مناسب برای تصویر.حال از معایب آن نیز می توان به هزینه ی بالای نصب، افت سیگنال اشاره کرد و هم چنین نصب این کابل ها ازنصب سایر کابل ها نیز مشکل است.

در انتخاب کابل کواکسیال باید دقت بالایی داشت در محیط های کوچک برای نصب دوربین مداربسته بهتر از کابل مینی کواکسیال استفاده نمود حال در مکان های بزرگ که فاصله دوربین مداربسته تا DVR زیاد می باشد باید از کابل های کواکسیال که مغز آلومینیوم دارند استفاده کرد که این کابل ها نسبت به کابل های دیگر ارزان تر می باشند.

نکته مهم در استفاده از کابل‌های آنتن این است که برای انتقال سیگنال باید آنها را از دکل رادیویی به گیرنده رادیو و یا از ایستگاه تلویزیونی به گیرنده تلویزیون وصل کرد.

مزایا و معایب کابل کواکسیال :

مزایای کابل کوواکسیال :

• کابل آنتن یک گزینه عالی برای انتقال داده در مسیرهای کوتاه است و با توجه به تنوع بالایی که دارد، برای بسیاری از وسایل و سیستم‌های الکتریکی استفاده می‌شود.
• این تا حدود زیادی تداخلات امواج و نویزها را از بین برده که این مزیت را مدیون ترکیباتی بوده که یکجا در اختیار مصرف کننده قرار داده است.
• از دیگر مزایای کابل آنتن می‌توان به انعطاف پذیری خوب، وزن پایین، قیمت مناسب نسبت به کیفیت و کارایی، انتقال داده با حجم زیادی از داده
• در فاصله‌های طولانی و دور و مقاوم بودن در برابر پیچ خوردگی و تا خوردگی، اشاره کرد که کابل آنتن را یک کابل محبوب در بین مصرف کنندگان کرده است.
• در کابل‌های کواکسیال میدان مغناطیسی که سیگنال را منتقل می‌کند، فقط در فضای بین رسانه‌های خارجی و داخلی بوده که از مزیت‌های این کابل محسوب می‌شود.
• این ویژگی کابل کواکسیال باعث می‌شود که برعکس بیشتر خطوط انتقال و کابل‌های انتقال داده، بتواند در کنار اجسام فلزی نصب شود، بدون آن که قدرت خود را از دست بدهد.

معایب کابل کواکسیال :

• برای نصب کابل‌های کواکسیال، هزینه بالایی باید صرف شود.
• این کابل نسبت به کابل‌های دیگر تابیده شده، مراحل نصب طولانی‌تر و سخت‌تری دارد.
• کابل‌های کواکسیال محدودیت فاصله داشته و بیشتر در فواصل کوتاه استفاده می‌شوند.
• برای انشعابات این کابل باید از عناصر خاصی استفاده شود.

گردآوری شده توسط پوریا مهتدی
